سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120؛ سوئیچ ۴ پورت PoE با Uplink RJ45 و SFP

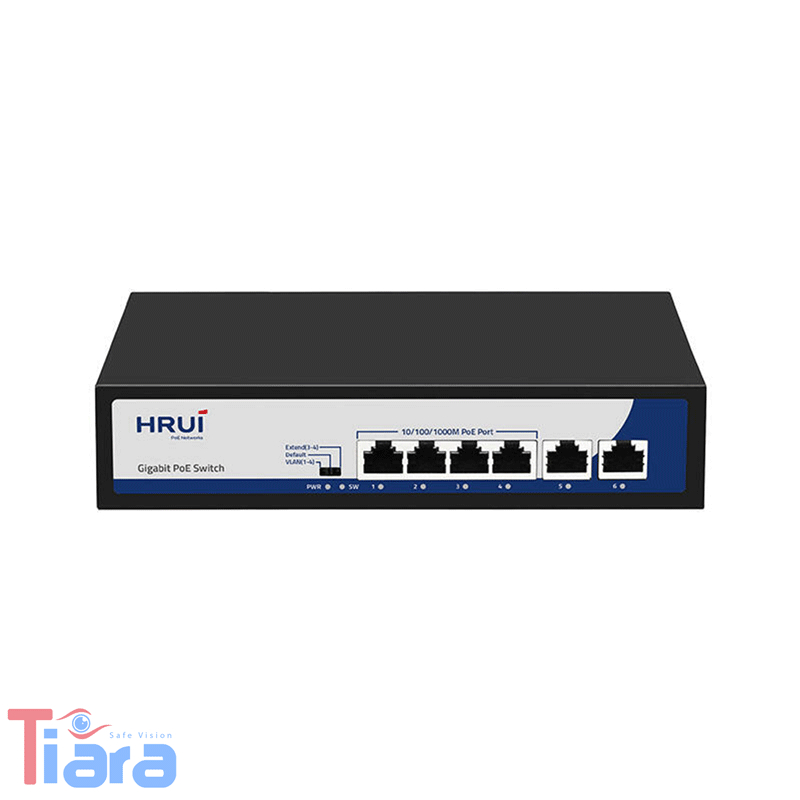

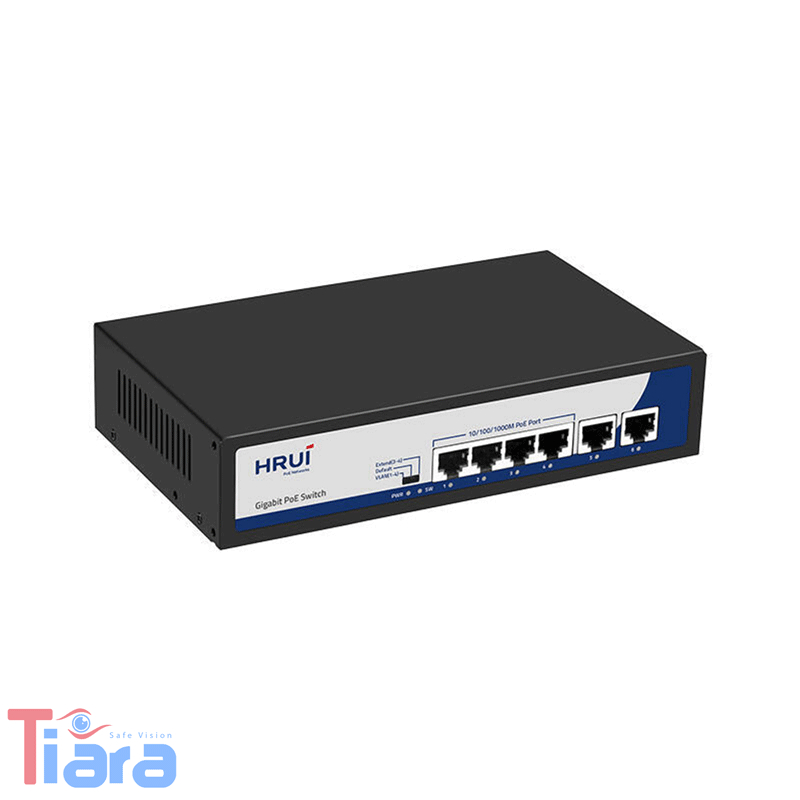

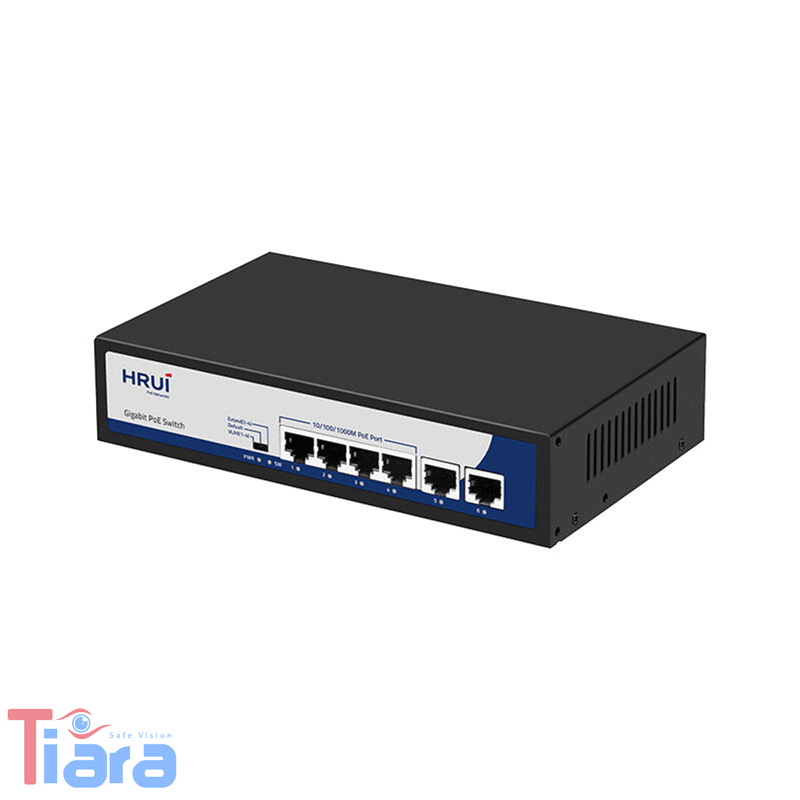

سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 یک سوئیچ شش‌پورته تمام گیگابیتی است که برای راه‌اندازی شبکه تجهیزات تحت شبکه، به‌خصوص دوربین‌های مداربسته PoE، طراحی شده است. این مدل از چهار پورت Gigabit PoE، یک پورت Gigabit RJ45 Uplink و یک پورت Gigabit SFP بهره می‌برد و امکان انتقال اطلاعات و تأمین برق تجهیزات سازگار با PoE را در یک ساختار شبکه منظم فراهم می‌کند.

سوئیچ HRUI HR900-AFG-411NS-120 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند و علاوه بر ارتباط گیگابیتی، قابلیت‌هایی مانند VLAN، حالت Extend، ایزوله‌سازی پورت‌ها، PoE Watchdog و Auto MDI/MDIX را در اختیار کاربر قرار می‌دهد. وجود یک پورت SFP گیگابیتی نیز امکان استفاده از ارتباط فیبر نوری را در بخش Uplink شبکه فراهم می‌کند.

این مدل به‌ویژه برای پروژه‌های دوربین مداربسته‌ای مناسب است که در کنار چند پورت PoE گیگابیتی، به انعطاف بیشتر در بخش Uplink و امکان استفاده از SFP نیاز دارند. در ادامه با ویژگی‌ها، مشخصات فنی و حالت‌های کاری سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 آشنا می‌شوید.

ویژگی‌های کلیدی سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120

۴ پورت PoE گیگابیتی

در سوئیچ HR900-AFG-411NS-120 چهار پورت PoE با سرعت 10/100/1000Mbps در اختیار کاربر قرار گرفته است. این پورت‌ها علاوه بر انتقال داده شبکه، امکان تأمین برق تجهیزات سازگار با استاندارد PoE را نیز از طریق کابل شبکه فراهم می‌کنند.

استفاده از پورت‌های گیگابیتی باعث می‌شود این مدل برای پروژه‌هایی که تجهیزات شبکه یا دوربین‌های تحت شبکه به پهنای‌باند بیشتری نیاز دارند، ظرفیت ارتباطی مناسبی داشته باشد.

یک Uplink گیگابیتی RJ45 و یک Uplink گیگابیتی SFP

یکی از تفاوت‌های مهم سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 نسبت به مدل‌های دارای دو Uplink مسی، وجود یک پورت Gigabit RJ45 در کنار یک پورت Gigabit SFP است.

پورت RJ45 برای اتصال به NVR، روتر، سوئیچ مرکزی یا سایر تجهیزات شبکه کاربرد دارد و پورت SFP امکان ایجاد لینک فیبر نوری را در ساختار شبکه فراهم می‌کند. به همین دلیل این مدل در پروژه‌هایی که ارتباط فیبر در بخش Backbone یا Uplink مورد نیاز است، انعطاف بیشتری دارد.

پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at

HRUI HR900-AFG-411NS-120 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند. استاندارد 802.3af توان اسمی 15.4 وات و استاندارد 802.3at توان اسمی 30 وات را در اختیار تجهیزات سازگار قرار می‌دهد.

این قابلیت باعث می‌شود سوئیچ با طیف گسترده‌ای از تجهیزات PoE سازگار باشد؛ با این حال در پروژه‌های چنددستگاهی باید بودجه کلی PoE و میزان مصرف واقعی تجهیزات به‌صورت هم‌زمان در نظر گرفته شود.

توان بالای PoE برای پروژه‌های متنوع

عدد 120 وات در صفحه رسمی محصول HRUI برای این مدل اعلام شده است. در عین حال، PDF دیتاشیت موجود برای خانواده HR900-AFG-411NS، بودجه PoE را 115 وات درج می‌کند. به همین دلیل هنگام طراحی پروژه، بهتر است توان مصرفی واقعی تجهیزات متصل بر اساس مشخصات همان نسخه‌ای که تهیه می‌شود بررسی شود.

حالت VLAN برای ایزوله‌سازی پورت‌ها

سوئیچ HRUI HR900-AFG-411NS-120 از حالت VLAN برای جداسازی پورت‌های Downlink پشتیبانی می‌کند. در این حالت پورت‌های ۱ تا ۴ از یکدیگر ایزوله می‌شوند و امکان ارتباط آن‌ها با پورت‌های ۵ و ۶ حفظ می‌شود.

این قابلیت در شبکه‌های دوربین مداربسته اهمیت زیادی دارد، زیرا می‌تواند از برقراری ارتباط مستقیم بین تجهیزات متصل به پورت‌های PoE جلوگیری کند و ساختار ارتباطی شبکه را منظم‌تر کند.

حالت Extend تا ۲۵۰ متر

یکی از قابلیت‌های کاربردی HR900-AFG-411NS-120 حالت Extend است. در این وضعیت، پورت‌های PoE شماره ۳ و ۴ می‌توانند در مسیرهایی تا ۲۵۰ متر مورد استفاده قرار بگیرند.

در حالت Extend، سرعت انتقال به 10Mbps محدود می‌شود؛ بنابراین این حالت بیشتر برای موقعیت‌هایی کاربرد دارد که فاصله کابل‌کشی زیاد است و حجم ترافیک مورد نیاز شبکه در حدی نیست که به سرعت بالاتر نیاز داشته باشد.

PoE Watchdog برای پایش تجهیزات متصل

سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 در حالت‌های VLAN و Extend از قابلیت PoE Watchdog پشتیبانی می‌کند. این قابلیت برای شناسایی اختلال یا عدم پاسخ‌گویی تجهیزات PoE و کمک به بازیابی ارتباط آن‌ها در طراحی سوئیچ در نظر گرفته شده است.

وجود Watchdog در پروژه‌هایی که دوربین‌ها در نقاط دورتر نصب شده‌اند اهمیت بیشتری پیدا می‌کند، زیرا می‌تواند نیاز به بررسی دستی مداوم برخی تجهیزات متصل را کاهش دهد.

پشتیبانی از Auto MDI/MDIX

پورت‌های RJ45 این سوئیچ از قابلیت Auto MDI/MDIX پشتیبانی می‌کنند. این قابلیت تشخیص نوع اتصال کابل را به‌صورت خودکار انجام می‌دهد و نیاز به استفاده از کابل‌های خاص برای اتصال تجهیزات مختلف را کاهش می‌دهد.

مکانیزم انتقال Store and Forward

HRUI HR900-AFG-411NS-120 از مکانیزم انتقال Store and Forward استفاده می‌کند. در این روش فریم دریافتی ابتدا بررسی و سپس برای مقصد ارسال می‌شود که در مدیریت صحیح‌تر داده‌ها و انتقال پایدار اطلاعات در شبکه نقش دارد.

مشخصات فنی کامل سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120

حالت‌های کاری سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120

حالت Default؛ عملکرد عادی شبکه

در حالت Default، تمام پورت‌های سوئیچ امکان برقراری ارتباط با یکدیگر را دارند و دستگاه در حالت عادی شبکه فعالیت می‌کند. در این حالت ارتباط استاندارد شبکه برقرار بوده و تجهیزات متصل می‌توانند با یکدیگر تبادل اطلاعات داشته باشند.

این حالت برای پروژه‌هایی مناسب است که در آن‌ها نیازی به جداسازی ارتباط دوربین‌ها یا سایر تجهیزات متصل از یکدیگر وجود ندارد.

حالت VLAN؛ ایزوله‌سازی پورت‌های PoE

در حالت VLAN، پورت‌های ۱ تا ۴ از یکدیگر ایزوله می‌شوند و ارتباط آن‌ها با پورت‌های ۵ و ۶ حفظ می‌شود. این ساختار در شبکه‌های نظارت تصویری می‌تواند از ارتباط مستقیم دوربین‌ها با یکدیگر جلوگیری کند و ترافیک Downlink را کنترل‌شده‌تر نگه دارد.

همچنین در این حالت قابلیت PoE Watchdog فعال می‌شود و سوئیچ می‌تواند وضعیت تجهیزات PoE متصل را بهتر مدیریت کند.

حالت Extend؛ افزایش برد کابل‌کشی

حالت Extend برای پروژه‌هایی در نظر گرفته شده است که طول مسیر کابل‌کشی از ۱۰۰ متر بیشتر می‌شود. در این حالت، پورت‌های PoE شماره ۳ و ۴ می‌توانند برق و داده را تا ۲۵۰ متر منتقل کنند.

برای دستیابی به این فاصله، سرعت لینک به 10Mbps کاهش پیدا می‌کند. بنابراین استفاده از Extend باید بر اساس فاصله دوربین، میزان ترافیک و نیاز واقعی پروژه انجام شود.

کاربرد سوئیچ PoE HRUI HR900-AFG-411NS-120 در سیستم دوربین مداربسته

سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 برای پروژه‌هایی که نیاز به چند دوربین تحت شبکه PoE دارند، انتخابی کاربردی است. چهار پورت PoE گیگابیتی امکان اتصال دوربین‌ها را فراهم می‌کنند و دو پورت Uplink شامل یک RJ45 و یک SFP نیز انعطاف بیشتری برای اتصال به بخش مرکزی شبکه ایجاد می‌کنند.

وجود پورت SFP به‌خصوص در پروژه‌هایی اهمیت دارد که ارتباط فیبر نوری بین بخش‌های مختلف شبکه مورد نیاز است. به این ترتیب می‌توان از سوئیچ به‌عنوان یکی از نقاط ارتباطی شبکه بین تجهیزات PoE و Backbone استفاده کرد.

حالت VLAN نیز برای پروژه‌های نظارتی اهمیت زیادی دارد، زیرا امکان ایزوله کردن پورت‌های PoE را فراهم می‌کند. در پروژه‌هایی که فاصله دوربین‌ها زیاد است نیز حالت Extend می‌تواند برای پورت‌های ۳ و ۴ کاربرد داشته باشد.

نصب و راه‌اندازی سوئیچ PoE HRUI HR900-AFG-411NS-120

برای راه‌اندازی HRUI HR900-AFG-411NS-120 ابتدا منبع تغذیه دستگاه را متصل کنید. سپس دوربین‌ها یا سایر تجهیزات سازگار با PoE را به چهار پورت PoE وصل کنید. در مرحله بعد می‌توان پورت RJ45 Uplink را برای اتصال به NVR، روتر یا سوئیچ مرکزی استفاده کرد و در صورت نیاز، ارتباط بخش Uplink را از طریق پورت SFP و بستر فیبر نوری برقرار کرد.

این سوئیچ برای نصب و استفاده روزمره به پیکربندی نرم‌افزاری پیچیده نیاز ندارد و انتخاب حالت کاری نیز از طریق کلیدهای مربوط به دستگاه انجام می‌شود.

هنگام استفاده از حالت Extend، باید توجه داشت که این قابلیت برای پورت‌های ۳ و ۴ در نظر گرفته شده و سرعت انتقال در این وضعیت به 10Mbps کاهش پیدا می‌کند.

گارانتی و خدمات پس از فروش

سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 با ۳ سال گارانتی شرکت ارائه می‌شود. این گارانتی، پوشش رسمی شرکت برای محصول را در مدت اعتبار ضمانت فراهم می‌کند و می‌تواند هنگام انتخاب تجهیزات شبکه برای پروژه‌های دوربین مداربسته، خیال خریدار را از بابت خدمات گارانتی راحت‌تر کند.

در کنار گارانتی ۳ ساله شرکت، انتخاب درست مدل بر اساس تعداد دوربین‌ها، توان مصرفی تجهیزات، نوع Uplink و طول مسیر کابل‌کشی اهمیت زیادی دارد تا سوئیچ با نیاز واقعی پروژه هماهنگ باشد.

راهنمای خرید سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120

هنگام خرید سوئیچ PoE HRUI HR900-AFG-411NS-120 باید چند عامل اصلی را در نظر گرفت. تعداد تجهیزات PoE، میزان مصرف برق دوربین‌ها، نیاز یا عدم نیاز به ارتباط فیبر نوری، سرعت مورد نیاز شبکه و فاصله بین سوئیچ و تجهیزات، مهم‌ترین مواردی هستند که روی انتخاب این مدل تأثیر می‌گذارند.

وجود چهار پورت PoE گیگابیتی در کنار یک پورت Uplink RJ45 و یک پورت SFP گیگابیتی، این مدل را برای پروژه‌هایی مناسب می‌کند که در ساختار Uplink به انعطاف بیشتری نیاز دارند. همچنین در پروژه‌های دارای مسیرهای طولانی‌تر، حالت Extend می‌تواند برای پورت‌های ۳ و ۴ مورد استفاده قرار گیرد.

از طرف دیگر، در زمان طراحی پروژه باید بودجه PoE را نیز در نظر گرفت. به دلیل تفاوت عدد درج‌شده در صفحه محصول و PDF دیتاشیت، برای محاسبات دقیق بهتر است توان مصرفی دوربین‌ها و تجهیزات متصل با مشخصات نسخه‌ای که خریداری می‌شود تطبیق داده شود.

جمع‌بندی

سوئیچ PoE گیگ اچ ار یو ای HRUI HR900-AFG-411NS-120 یک سوئیچ شش‌پورته با چهار پورت PoE گیگابیتی، یک پورت Uplink RJ45 گیگابیتی و یک پورت SFP گیگابیتی است که برای شبکه‌های تحت شبکه و پروژه‌های دوربین مداربسته PoE طراحی شده است. پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at، پهنای‌باند 12Gbps، قابلیت VLAN، حالت Extend، PoE Watchdog و امکانات حفاظتی الکتریکی، از ویژگی‌های مهم این مدل هستند.

ترکیب PoE گیگابیتی، Uplink مسی و SFP باعث می‌شود این سوئیچ برای پروژه‌هایی که علاوه بر تأمین برق دوربین‌ها، به انعطاف بیشتر در ساختار Backbone و Uplink نیاز دارند، گزینه‌ای کاربردی باشد. قابلیت Extend تا ۲۵۰ متر برای پورت‌های ۳ و ۴ نیز امکان استفاده از سوئیچ را در برخی مسیرهای طولانی‌تر فراهم می‌کند.

در نهایت، گارانتی ۳ ساله شرکت نیز در کنار مشخصات فنی این مدل، بخش مهمی از شرایط خرید HRUI HR900-AFG-411NS-120 محسوب می‌شود.
