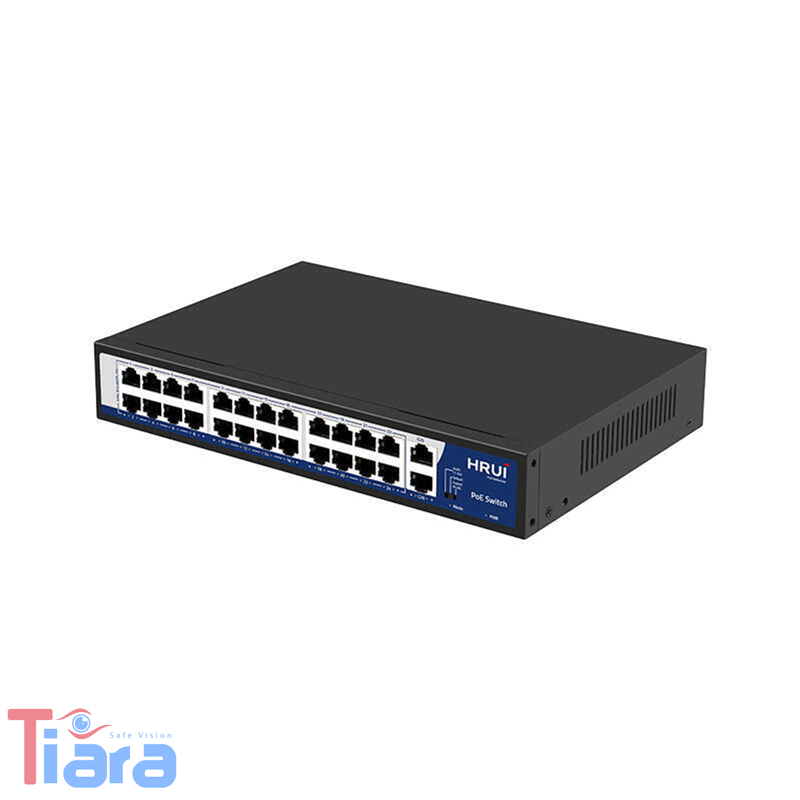

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 یک سوئیچ شبکه 26 پورتی با قابلیت PoE است که برای پروژه‌های نظارت تصویری، شبکه‌های سازمانی، سیستم‌های تحت شبکه و اتصال تجهیزات PoE طراحی شده است. این مدل دارای 24 پورت PoE با سرعت 10/100Mbps و 2 پورت Uplink گیگابیتی است و امکان انتقال هم‌زمان اطلاعات و برق را برای تجهیزات سازگار با PoE فراهم می‌کند.

این سوئیچ از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند و می‌تواند برای اتصال دوربین‌های IP، اکسس پوینت‌ها، تلفن‌های تحت شبکه و دیگر تجهیزات سازگار مورد استفاده قرار بگیرد. همچنین وجود حالت‌های VLAN، Default و Extend باعث می‌شود کاربر بتواند متناسب با ساختار پروژه، نحوه ارتباط پورت‌ها و فاصله انتقال را تنظیم کند.

HRUI HR902-AF-242G-300 از یک طراحی رک‌مونت 1U بهره می‌برد و با توجه به تعداد بالای پورت‌های PoE، برای پروژه‌هایی مناسب است که به اتصال هم‌زمان تعداد زیادی تجهیزات شبکه از طریق یک سوئیچ نیاز دارند.

معرفی سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 در دسته سوئیچ‌های PoE با تعداد پورت بالا قرار می‌گیرد. 24 پورت اصلی این دستگاه برای اتصال تجهیزات PoE در نظر گرفته شده‌اند و دو پورت دیگر به‌عنوان Uplink گیگابیتی برای ارتباط با تجهیزات بالادستی شبکه مورد استفاده قرار می‌گیرند.

پورت‌های PoE دستگاه با سرعت 10/100Mbps فعالیت می‌کنند و می‌توانند تجهیزات سازگار با استانداردهای 802.3af و 802.3at را به‌صورت خودکار تشخیص دهند. در صورتی که تجهیز متصل از PoE پشتیبانی نکند، سوئیچ برق را برای آن فعال نمی‌کند و ارتباط داده به‌صورت معمول برقرار خواهد شد.

این ساختار در پروژه‌های دوربین مداربسته تحت شبکه کاربرد زیادی دارد؛ زیرا دوربین‌ها می‌توانند از طریق همان کابل شبکه، هم ارتباط داده و هم برق مورد نیاز خود را دریافت کنند.

مشخصات فنی کامل سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

۲۴ پورت PoE در سوئیچ HRUI HR902-AF-242G-300

مهم‌ترین ویژگی سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 برخورداری از 24 پورت PoE است. این پورت‌ها با سرعت 10/100Mbps برای اتصال دوربین‌های تحت شبکه، اکسس پوینت‌ها، تلفن‌های IP و سایر تجهیزات سازگار با PoE طراحی شده‌اند.

با استفاده از فناوری PoE، برق و اطلاعات از طریق یک کابل شبکه منتقل می‌شوند. این موضوع در پروژه‌هایی که تعداد زیادی تجهیزات باید در نقاط مختلف نصب شوند، باعث ساده‌تر شدن کابل‌کشی و کاهش نیاز به کابل برق مجزا برای تجهیزات سازگار با PoE می‌شود.

این مدل از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند. توان استاندارد 802.3af حداکثر 15.4 وات و توان استاندارد 802.3at حداکثر 30 وات برای هر تجهیز اعلام شده است.

۲ پورت Uplink گیگابیتی

در کنار 24 پورت PoE، سوئیچ HR902-AF-242G-300 دارای دو پورت Uplink با سرعت 10/100/1000Mbps است. این پورت‌ها برای برقراری ارتباط میان سوئیچ و تجهیزات بالادستی شبکه مانند سوئیچ مرکزی یا روتر استفاده می‌شوند.

استفاده از Uplink گیگابیتی در این مدل باعث می‌شود ترافیک ایجادشده توسط تجهیزات متصل به سوئیچ بتواند از طریق مسیرهای سریع‌تر به بخش مرکزی شبکه منتقل شود. این ویژگی به‌خصوص در پروژه‌هایی که تعداد زیادی دوربین یا تجهیزات شبکه به سوئیچ متصل هستند اهمیت دارد.

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 پورت SFP ندارد

یکی از تفاوت‌های مهم این مدل با برخی سوئیچ‌های HRUI، نداشتن پورت SFP است. ارتباط بالادستی دستگاه از طریق دو پورت Uplink گیگابیتی RJ45 انجام می‌شود و برای ایجاد لینک فیبر نوری، این مدل به‌صورت مستقیم درگاه SFP در اختیار کاربر قرار نمی‌دهد.

به همین دلیل هنگام انتخاب سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 باید ساختار بستر ارتباطی پروژه بررسی شود. اگر شبکه به اتصال مستقیم فیبر نوری در خود سوئیچ نیاز داشته باشد، باید مدل دارای پورت SFP انتخاب شود.

توان PoE و ظرفیت ۲۸۰ وات

سوئیچ HRUI HR902-AF-242G-300 در نسخه 300 واتی عرضه شده، اما طبق دیتاشیت، حداکثر توان قابل استفاده برای PoE برابر با 280 وات است. بنابراین عدد 300 وات در نام مدل را نباید معادل بودجه واقعی PoE دستگاه در نظر گرفت.

در زمان طراحی پروژه باید مجموع مصرف برق تمام تجهیزات PoE متصل به سوئیچ محاسبه شود. اگر مجموع مصرف به ظرفیت 280 وات نزدیک شود، باید نحوه توزیع تجهیزات و اولویت برق‌رسانی نیز مورد توجه قرار گیرد.

حالت VLAN در سوئیچ HRUI

یکی از حالت‌های کاری HR902-AF-242G-300، حالت VLAN یا ایزوله‌سازی پورت‌ها است. در این حالت، 24 پورت PoE نمی‌توانند مستقیماً با یکدیگر ارتباط برقرار کنند و ارتباط آن‌ها از طریق پورت‌های Uplink انجام می‌شود.

این قابلیت در پروژه‌های نظارت تصویری کاربرد دارد؛ زیرا می‌توان ارتباط مستقیم میان تجهیزات متصل به پورت‌های مختلف را محدود کرد و ساختار ارتباطی شبکه را منظم‌تر کرد.

حالت Default؛ عملکرد معمول سوئیچ

در حالت Default، سوئیچ در وضعیت عادی کار می‌کند و ارتباط بین پورت‌ها امکان‌پذیر است. طبق دیتاشیت، فاصله انتقال در حالت عادی تا 100 متر بوده و پورت‌ها با سرعت 10/100Mbps به‌صورت تطبیقی فعالیت می‌کنند.

این حالت برای پروژه‌هایی مناسب است که نیازی به جداسازی پورت‌ها یا افزایش برد انتقال وجود ندارد و سوئیچ باید در وضعیت استاندارد شبکه فعالیت کند.

حالت Extend تا ۲۵۰ متر

سوئیچ HRUI HR902-AF-242G-300 از حالت Extend نیز پشتیبانی می‌کند. در این حالت، پورت‌های PoE شماره 9 تا 24 فعال بوده و فاصله انتقال برق و داده می‌تواند تا 250 متر افزایش پیدا کند.

در حالت Extend، سرعت انتقال به 10Mbps کاهش پیدا می‌کند. بنابراین این قابلیت بیشتر برای پروژه‌هایی کاربرد دارد که افزایش فاصله کابل‌کشی اهمیت بیشتری نسبت به سرعت 100Mbps دارد.

مکانیزم Store and Forward

در HRUI HR902-AF-242G-300 انتقال اطلاعات با مکانیزم Store and Forward انجام می‌شود. در این روش بسته‌های دریافت‌شده قبل از ارسال به مقصد پردازش شده و سپس به پورت مناسب فرستاده می‌شوند.

سوئیچ دارای پهنای‌باند 8.8Gbps، نرخ انتقال بسته 6.54Mpps، حافظه Packet Buffer با ظرفیت 1.5Mbit و جدول MAC با ظرفیت 2K است.

پشتیبانی از Jumbo Frame

این مدل از Jumbo Frame تا 9216 بایت پشتیبانی می‌کند. Jumbo Frame در شبکه‌هایی که تجهیزات و زیرساخت آن‌ها از فریم‌های بزرگ‌تر پشتیبانی می‌کنند، می‌تواند برای انتقال حجم‌های بالاتر داده مورد استفاده قرار بگیرد.

استفاده از این قابلیت باید با توجه به تجهیزات دیگر شبکه انجام شود تا سازگاری میان اجزای مختلف شبکه حفظ شود.

Auto MDI/MDIX و کنترل جریان

سوئیچ HR902-AF-242G-300 از قابلیت Auto MDI/MDIX پشتیبانی می‌کند و می‌تواند نوع ارتباط کابل را به‌صورت خودکار تشخیص دهد. این ویژگی فرآیند اتصال تجهیزات مختلف شبکه را ساده‌تر می‌کند.

در بخش کنترل جریان نیز این مدل از IEEE 802.3x برای Full Duplex و Back Pressure برای Half Duplex پشتیبانی می‌کند.

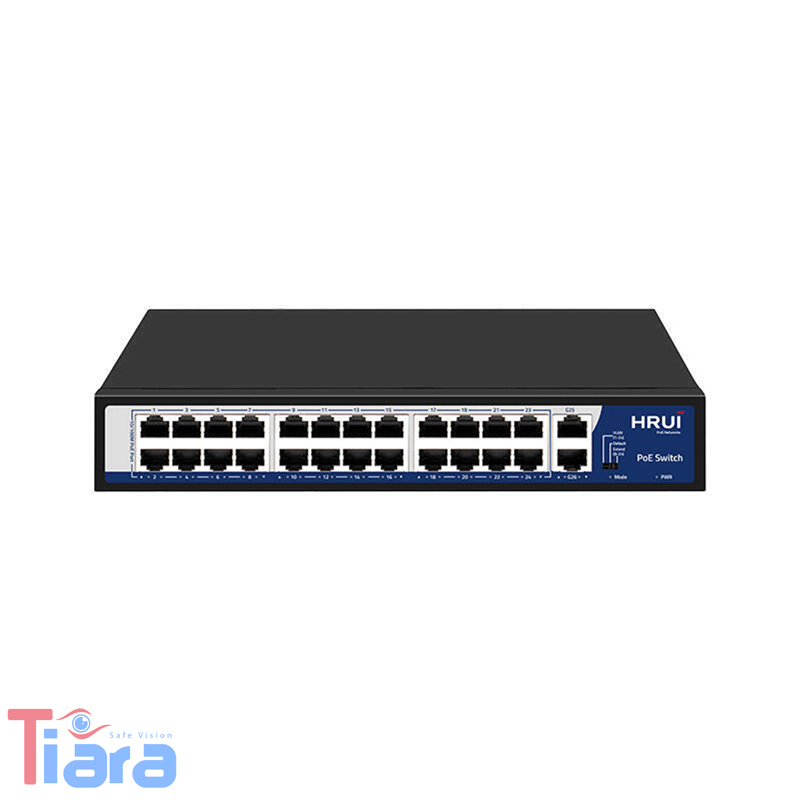

نشانگرهای LED و بررسی وضعیت دستگاه

روی پنل HRUI HR902-AF-242G-300 نشانگرهای LED مختلفی برای بررسی وضعیت عملکرد دستگاه در نظر گرفته شده است. چراغ PWR وضعیت تأمین برق دستگاه را نمایش می‌دهد و چراغ‌های مربوط به پورت‌ها نیز وضعیت اتصال و انتقال داده را مشخص می‌کنند.

نشانگر مربوط به Mode نیز وضعیت انتخاب‌شده توسط DIP Switch را نمایش می‌دهد؛ روشن بودن آن به حالت VLAN، خاموش بودن به حالت Default و چشمک‌زدن به حالت Extend مربوط است.

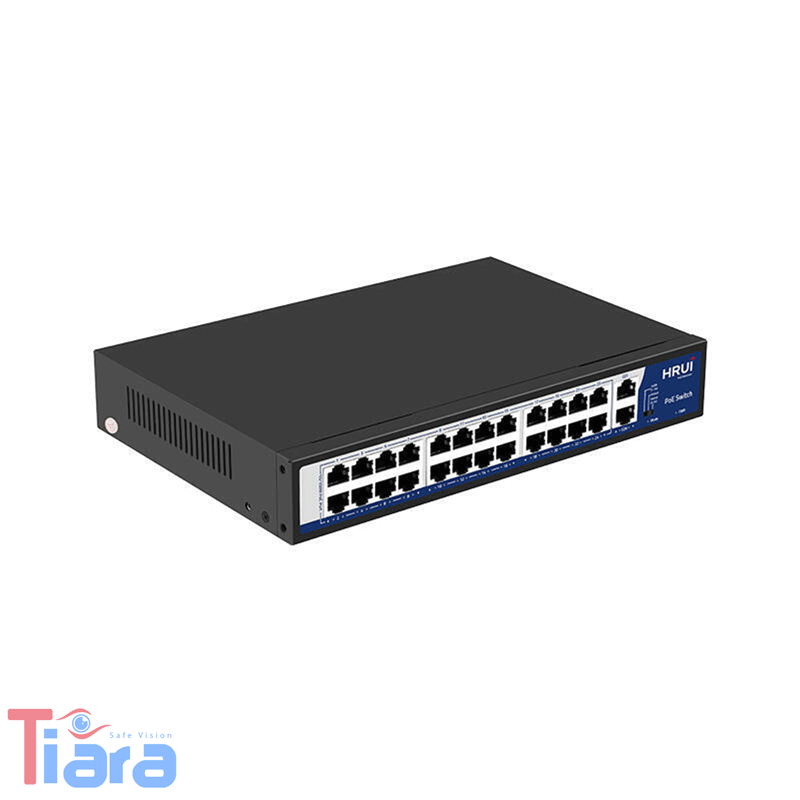

طراحی و نصب سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

این سوئیچ با ابعاد 268 × 181 × 44 میلی‌متر طراحی شده و با ساختار رک 1U سازگاری دارد. در بسته‌بندی دستگاه یک جفت براکت برای نصب در رک نیز قرار گرفته است.

طراحی رک‌مونت این مدل باعث می‌شود بتوان آن را در کنار سایر تجهیزات شبکه و سیستم‌های نظارت تصویری به‌صورت منظم درون رک قرار داد و مدیریت تجهیزات شبکه را ساده‌تر انجام داد.

کاربردهای سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 به دلیل برخورداری از 24 پورت PoE، می‌تواند در پروژه‌هایی که تعداد تجهیزات تحت شبکه زیاد است مورد استفاده قرار گیرد.

• اتصال دوربین‌های مداربسته تحت شبکه و PoE
• راه‌اندازی شبکه‌های نظارت تصویری
• اتصال اکسس پوینت‌های تحت شبکه
• اتصال تلفن‌های IP و تجهیزات VoIP
• شبکه‌های اداری و سازمانی
• پروژه‌های تجاری و ساختمانی
• پروژه‌های دارای تعداد بالای تجهیزات PoE
• شبکه‌هایی که به دو Uplink گیگابیتی نیاز دارند
• پروژه‌هایی با فاصله کابل‌کشی بیشتر با استفاده از حالت Extend

چه تجهیزاتی را می‌توان به HRUI HR902-AF-242G-300 متصل کرد؟

به 24 پورت PoE این دستگاه می‌توان تجهیزاتی را که از استانداردهای سازگار با PoE پشتیبانی می‌کنند متصل کرد. از جمله کاربردهای رایج آن می‌توان به دوربین‌های IP، اکسس پوینت‌های بی‌سیم، تلفن‌های تحت شبکه و دیگر تجهیزات PoE اشاره کرد.

انتخاب تجهیزات باید بر اساس استاندارد PoE و میزان مصرف برق هر دستگاه انجام شود تا ظرفیت 280 واتی بودجه PoE سوئیچ به‌درستی مدیریت شود.

تفاوت حالت‌های VLAN، Default و Extend

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 سه حالت کاری اصلی را در اختیار کاربر قرار می‌دهد. حالت VLAN برای ایزوله کردن پورت‌های PoE، حالت Default برای عملکرد عادی شبکه و حالت Extend برای افزایش برد انتقال تا 250 متر طراحی شده است.

در انتخاب این حالت‌ها باید به ساختار پروژه، فاصله بین تجهیزات، نیاز به ارتباط مستقیم میان پورت‌ها و سرعت مورد نیاز توجه شود. در حالت Extend نیز باید کاهش سرعت به 10Mbps را در طراحی شبکه در نظر گرفت.

مزایای سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300

وجود 24 پورت PoE یکی از مهم‌ترین ویژگی‌های این مدل است و امکان اتصال تعداد زیادی تجهیز سازگار را فراهم می‌کند. دو پورت Uplink گیگابیتی نیز مسیر ارتباطی مناسبی برای اتصال سوئیچ به تجهیزات مرکزی شبکه در اختیار کاربر قرار می‌دهند.

پشتیبانی از VLAN، Extend، Auto MDI/MDIX، Store and Forward، Jumbo Frame و طراحی رک‌مونت 1U نیز مجموعه‌ای از قابلیت‌های کاربردی این مدل را تشکیل می‌دهند.

جمع‌بندی

سوئیچ PoE اچ ار یو ای HRUI HR902-AF-242G-300 یک سوئیچ 26 پورتی شامل 24 پورت PoE با سرعت 10/100Mbps و دو پورت Uplink گیگابیتی است. این مدل از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند و حداکثر توان PoE آن طبق دیتاشیت 280 وات است.

پهنای‌باند 8.8Gbps، نرخ انتقال 6.54Mpps، Packet Buffer با ظرفیت 1.5Mbit، جدول MAC با ظرفیت 2K، حالت‌های VLAN، Default و Extend و امکان انتقال تا 250 متر در حالت Extend، از مهم‌ترین مشخصات فنی این سوئیچ هستند.

در انتخاب HRUI HR902-AF-242G-300 بهتر است تعداد تجهیزات PoE، مجموع توان مصرفی، نیاز پروژه به Uplink گیگابیتی، فاصله کابل‌کشی و نیاز یا عدم نیاز به پورت SFP بررسی شود تا مدل انتخاب‌شده با ساختار واقعی شبکه هماهنگ باشد.
