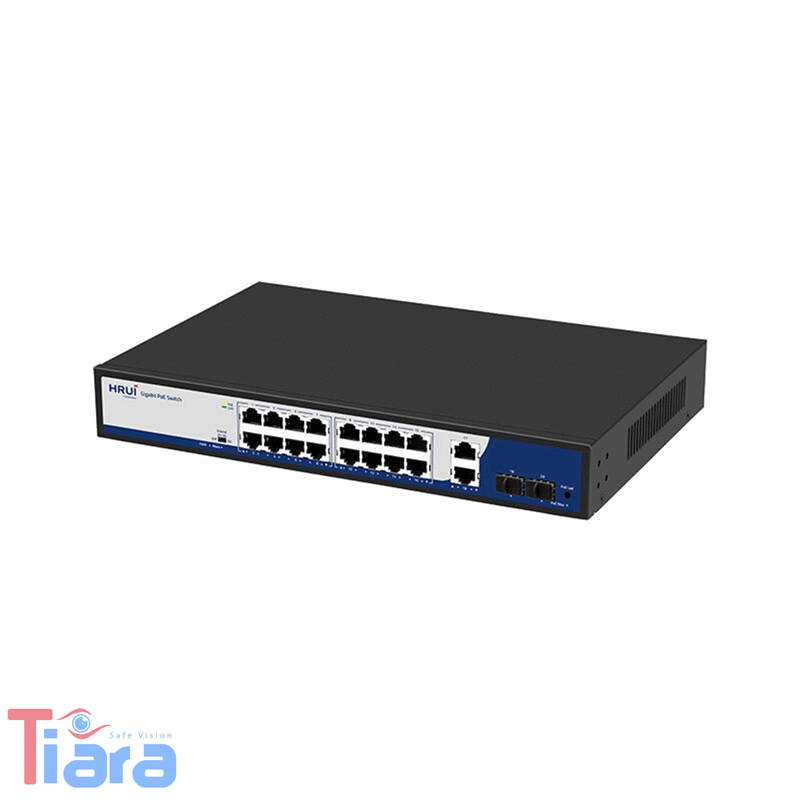

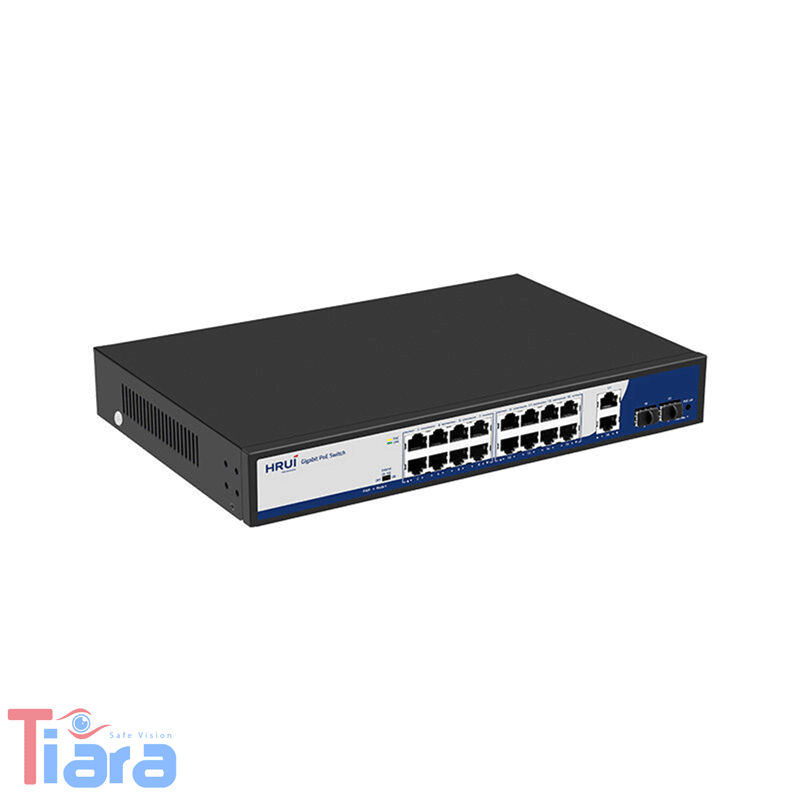

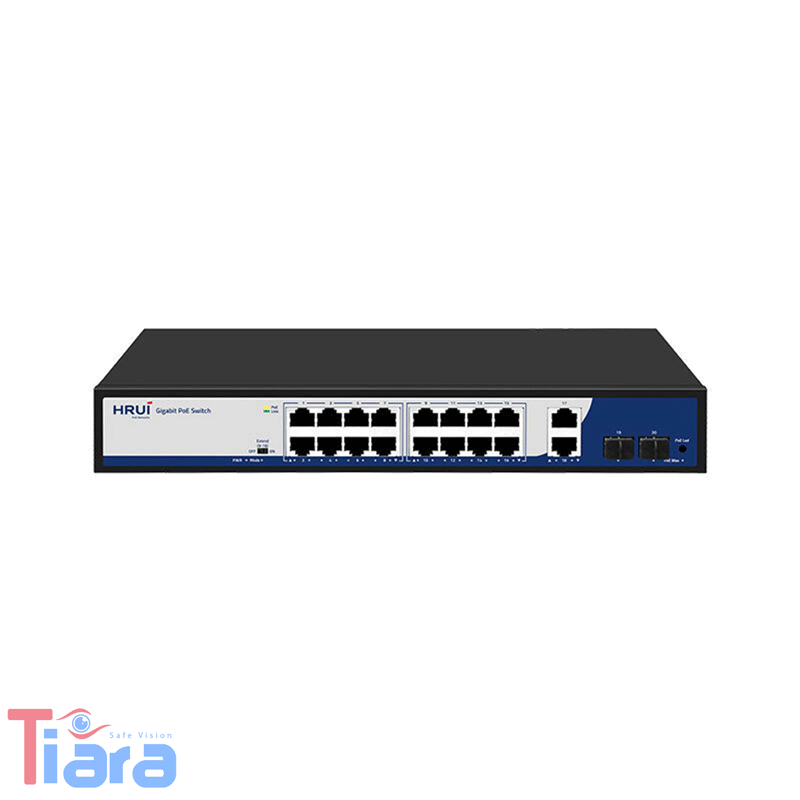

سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300

سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 یک سوئیچ شبکه تمام گیگابیتی و 20 پورتی است که برای پروژه‌های شبکه، سیستم‌های نظارت تصویری و اتصال تجهیزات تحت شبکه طراحی شده است. این مدل دارای 16 پورت Gigabit PoE، دو پورت Uplink گیگابیتی و دو پورت Gigabit SFP است و می‌تواند برای ایجاد یک زیرساخت ارتباطی پرظرفیت مورد استفاده قرار بگیرد.

تمام پورت‌های PoE این سوئیچ از سرعت 10/100/1000Mbps پشتیبانی می‌کنند و علاوه بر انتقال اطلاعات، امکان تأمین برق تجهیزات سازگار با PoE را نیز فراهم می‌کنند. پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at، توان کلی 300 وات، پهنای‌باند 40Gbps، قابلیت VLAN، حالت Extend و PoE Watchdog از ویژگی‌های مهم HRUI HR900-AFG-1622S-300 محسوب می‌شوند.

معرفی سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300

سوئیچ HRUI HR900-AFG-1622S-300 برای شبکه‌هایی طراحی شده که تعداد تجهیزات PoE در آن‌ها نسبتاً زیاد است و در کنار پورت‌های PoE پرسرعت، به چند مسیر ارتباطی برای اتصال به شبکه مرکزی یا استفاده از فیبر نوری نیاز دارند.

وجود 16 پورت Gigabit PoE امکان اتصال مستقیم انواع تجهیزات سازگار با PoE را فراهم می‌کند. در کنار آن، دو پورت Uplink گیگابیتی برای ارتباط با سایر تجهیزات شبکه و دو پورت SFP گیگابیتی برای ایجاد لینک روی بستر فیبر نوری در نظر گرفته شده است.

این ساختار باعث می‌شود سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 تنها یک سوئیچ ساده برای تأمین برق تجهیزات نباشد و بتواند در شبکه‌هایی با حجم بالاتر انتقال داده نیز مورد استفاده قرار گیرد.

مشخصات فنی کامل سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300

۱۶ پورت Gigabit PoE در سوئیچ HRUI HR900-AFG-1622S-300

مهم‌ترین ویژگی سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 برخورداری از 16 پورت Gigabit PoE است. سرعت 10/100/1000Mbps در این پورت‌ها باعث می‌شود تجهیزات متصل بتوانند از ارتباط گیگابیتی استفاده کنند و محدودیت سرعت پورت‌های 10/100Mbps مدل‌های قدیمی‌تر را نداشته باشند.

هر پورت PoE علاوه بر انتقال اطلاعات، امکان تأمین برق تجهیزات سازگار را نیز دارد. به این ترتیب دوربین‌های تحت شبکه، اکسس پوینت‌ها، تلفن‌های IP و دیگر تجهیزات PoE می‌توانند با یک کابل شبکه به سوئیچ متصل شوند.

این سوئیچ از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند و توان خروجی هر پورت برای تجهیزات PoE استاندارد تا 30 وات در نظر گرفته شده است.

دو پورت Uplink گیگابیتی

در کنار 16 پورت PoE، دو پورت Uplink گیگابیتی برای اتصال سوئیچ به تجهیزات بالادستی شبکه در نظر گرفته شده است. این پورت‌ها می‌توانند برای اتصال به سوئیچ مرکزی، روتر، سرور یا سایر بخش‌های شبکه استفاده شوند.

گیگابیتی بودن Uplinkها اهمیت زیادی دارد، زیرا ترافیک تجمیع‌شده چندین تجهیز متصل به سوئیچ از این مسیرها عبور می‌کند. استفاده از لینک گیگابیتی می‌تواند ظرفیت ارتباطی مناسب‌تری برای انتقال داده در شبکه ایجاد کند.

دو پورت SFP گیگابیتی

یکی از مهم‌ترین ویژگی‌های HRUI HR900-AFG-1622S-300 وجود دو پورت Gigabit SFP است. این پورت‌ها امکان استفاده از ماژول SFP و ایجاد ارتباط روی بستر فیبر نوری را فراهم می‌کنند.

وجود دو پورت SFP باعث می‌شود این مدل برای پروژه‌هایی که فاصله بین نقاط شبکه زیاد است یا ساختار شبکه به ارتباط فیبر نوری نیاز دارد، انعطاف مناسبی داشته باشد. ترکیب دو SFP با دو Uplink RJ45 نیز امکان ایجاد مسیرهای ارتباطی متنوع‌تری را در اختیار کاربر قرار می‌دهد.

پهنای‌باند 40Gbps

سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 دارای پهنای‌باند سوئیچینگ 40Gbps است. این مقدار در کنار 16 پورت گیگابیتی PoE و چهار رابط بالادستی گیگابیتی، ساختار این مدل را برای شبکه‌های پرظرفیت‌تر نسبت به سوئیچ‌های 10/100Mbps مناسب می‌کند.

نرخ انتقال بسته این مدل نیز 29.76Mpps اعلام شده و از Packet Buffer با ظرفیت 3Mbit و جدول MAC با ظرفیت 2K بهره می‌برد.

قابلیت VLAN در HRUI HR900-AFG-1622S-300

حالت VLAN یکی از حالت‌های کاری این سوئیچ است که برای جداسازی ارتباط پورت‌های شبکه مورد استفاده قرار می‌گیرد. در حالت VLAN، ارتباط میان پورت‌های دسترسی محدود شده و تجهیزات از طریق مسیرهای بالادستی با شبکه ارتباط برقرار می‌کنند.

این قابلیت در پروژه‌های نظارت تصویری می‌تواند برای جداسازی ارتباط دوربین‌ها و جلوگیری از ارتباط مستقیم آن‌ها با یکدیگر کاربرد داشته باشد.

حالت Extend تا ۲۵۰ متر

سوئیچ HR900-AFG-1622S-300 از حالت Extend پشتیبانی می‌کند. طبق مشخصات منتشرشده برای این مدل، در حالت Extend پورت‌های PoE شماره 9 تا 16 برای افزایش برد ارتباط فعال می‌شوند.

در این وضعیت، فاصله انتقال برق و داده در این پورت‌ها می‌تواند تا 250 متر افزایش پیدا کند و سرعت ارتباط به 10Mbps محدود خواهد شد. این حالت برای پروژه‌هایی کاربرد دارد که تجهیزات در فاصله بیشتری از سوئیچ نصب شده‌اند.

PoE Watchdog؛ تشخیص و بازیابی تجهیزات

یکی دیگر از قابلیت‌های مهم این مدل، PoE Watchdog است. این قابلیت برای بررسی وضعیت تجهیزات متصل از طریق PoE طراحی شده و در صورت شناسایی وضعیت غیرعادی در تجهیز، امکان بازیابی اتصال PoE را فراهم می‌کند.

وجود Watchdog در یک شبکه نظارت تصویری می‌تواند اهمیت ویژه‌ای داشته باشد، زیرا دوربین‌های IP باید به‌صورت مداوم در دسترس باشند و اختلال در ارتباط آن‌ها می‌تواند روی عملکرد سیستم نظارتی تأثیر بگذارد.

PoE Priority در سوئیچ HRUI

HRUI HR900-AFG-1622S-300 از قابلیت اولویت‌بندی تأمین توان PoE نیز پشتیبانی می‌کند. اولویت پورت‌ها از 1 تا 16 تعریف شده است تا در شرایطی که مصرف تجهیزات به ظرفیت کلی توان سوئیچ نزدیک می‌شود، مدیریت توزیع انرژی منظم‌تر انجام شود.

این موضوع در پروژه‌هایی که تعداد زیادی تجهیز PoE به‌صورت هم‌زمان به سوئیچ متصل هستند، اهمیت بیشتری پیدا می‌کند.

PoE Smart Boot-up و راه‌اندازی کنترل‌شده

یکی از قابلیت‌های هوشمند سری HRUI، PoE Smart Boot-up است. در این روش، فعال شدن توان PoE به‌صورت مرحله‌ای انجام می‌شود تا از ایجاد جریان ناگهانی در زمان راه‌اندازی تعداد زیادی تجهیزات جلوگیری شود.

این ویژگی برای شبکه‌هایی که تعداد زیادی دستگاه PoE را به‌صورت هم‌زمان به سوئیچ متصل می‌کنند، می‌تواند به مدیریت بهتر فرآیند راه‌اندازی کمک کند.

استانداردهای PoE و تأمین برق تجهیزات

سوئیچ HR900-AFG-1622S-300 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند. این استانداردها امکان انتقال برق و اطلاعات از طریق کابل شبکه را برای تجهیزات سازگار فراهم می‌کنند.

توان کلی اعلام‌شده برای این مدل 300 وات است؛ بنابراین هنگام طراحی پروژه باید مجموع مصرف تجهیزات PoE با ظرفیت واقعی بودجه برق سوئیچ هماهنگ شود و صرفاً تعداد پورت‌ها ملاک انتخاب قرار نگیرد.

طراحی رک‌مونت و بدون فن

این مدل برای استفاده در ساختارهای شبکه طراحی شده و امکان نصب آن به‌صورت رومیزی و رک‌مونت وجود دارد. ابعاد دستگاه برابر با 320 × 207 × 45 میلی‌متر است و طراحی آن برای قرارگیری در تجهیزات شبکه مناسب است.

سوئیچ فاقد فن است و ساختار بدون فن آن می‌تواند به کاهش صدای مکانیکی در محل نصب کمک کند. همچنین نشانگرهای LED روی پنل، وضعیت لینک، انتقال داده و تغذیه PoE را برای بررسی سریع شرایط عملکرد دستگاه نمایش می‌دهند.

حفاظت در برابر Surge و ESD

برای افزایش مقاومت دستگاه در برابر برخی اختلالات الکتریکی، HRUI HR900-AFG-1622S-300 از مدارهای حفاظتی در برابر Surge و ESD بهره می‌برد. حفاظت Surge در حالت Common Mode تا 4KV و در حالت Differential Mode تا 2KV اعلام شده و سطح حفاظت ESD نیز تا 8KV در Air و 6KV در Contact است.

کاربردهای سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300

سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 با توجه به 16 پورت Gigabit PoE، دو Uplink گیگابیتی و دو SFP گیگابیتی، برای پروژه‌هایی مناسب است که به تعداد زیادی پورت PoE و ارتباطات بالادستی سریع نیاز دارند.

• اتصال دوربین‌های مداربسته تحت شبکه و PoE
• راه‌اندازی شبکه‌های نظارت تصویری حرفه‌ای
• اتصال اکسس پوینت‌های تحت شبکه
• اتصال تلفن‌های IP و تجهیزات VoIP
• شبکه‌های اداری و سازمانی
• پروژه‌های ساختمانی و تجاری
• پروژه‌هایی که به لینک فیبر نوری نیاز دارند
• شبکه‌هایی که به چند مسیر Uplink گیگابیتی نیاز دارند
• پروژه‌هایی با فاصله زیاد بین سوئیچ و تجهیزات با استفاده از حالت Extend

تفاوت HR900-AFG-1622S-300 با سوئیچ‌های PoE معمولی

یکی از تفاوت‌های قابل توجه این مدل، استفاده از پورت‌های PoE کاملاً گیگابیتی است. در بسیاری از سوئیچ‌های PoE اقتصادی، پورت‌های دسترسی با سرعت 10/100Mbps ارائه می‌شوند، اما در HR900-AFG-1622S-300 هر 16 پورت PoE از ارتباط گیگابیتی پشتیبانی می‌کنند.

همچنین وجود دو پورت Uplink گیگابیتی و دو پورت SFP گیگابیتی باعث شده است این مدل مسیرهای ارتباطی بیشتری برای اتصال به شبکه مرکزی یا فیبر نوری در اختیار کاربر قرار دهد.

جمع‌بندی

سوئیچ PoE اچ ار یو ای HRUI HR900-AFG-1622S-300 یک سوئیچ تمام گیگابیتی 20 پورتی است که از 16 پورت Gigabit PoE، دو پورت Uplink گیگابیتی و دو پورت Gigabit SFP بهره می‌برد. پهنای‌باند 40Gbps، توان کلی 300 وات، پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at، VLAN، Extend تا 250 متر و PoE Watchdog از ویژگی‌های مهم این مدل هستند.

وجود دو پورت SFP در کنار دو Uplink گیگابیتی، مهم‌ترین نکته ساختاری این مدل در مقایسه با بسیاری از سوئیچ‌های PoE معمولی است و امکان ایجاد ارتباط‌های متنوع‌تری را در شبکه فراهم می‌کند. برای انتخاب صحیح این سوئیچ نیز باید تعداد تجهیزات PoE، میزان مصرف برق، نیاز به پورت SFP، سرعت شبکه و فاصله کابل‌کشی پروژه را هم‌زمان بررسی کرد.
